以example为例了解工程结构与配置 ​

一、了解SDK目录结构 ​

安装完SDK后，首先了解下SDK工作路径下的文件结构：

比如，安装路径在D:\AGM_WORK\下的，首先看到工程路径：D:\AGM_WORK\AgRV_pio 如下图：

对上边的packages目录展开，可以看到：

再对platform展开，可以看到：

以上几个红色标圈的目录，是在后续编写代码时常用的几个目录。

其中：

  • framework-agrv_sdk是整个SDK的基础支撑部分。包含全部的驱动代码、board代码、输出重定向代码。该framework是开发者在创建自己工程时必须依赖的framework（所有examples样例工程中都可以看到该项）。
  • 其中的ips/lwip/usb，是第三方的库，开发者根据自己需求决定是否使用它们。
  • 目前支持的四个操作系统：ucos/rtthread/freertos/embos，也在这里可以看到。

点开framework-agrv_sdk目录，src中包含全部的驱动代码。 了解完依赖包，再看examples。

examples中包含了众多的样例工程：example（基础驱动）、各种OS使用、lwip使用、usb使用，...

其中的example工程，包含了基础驱动的举例：

二、打开第一个工程：example ​

看完目录结构，再来打开第一个样例工程（examples/example样例工程）。

打开方式：Vscode (左上角)【文件】 -> 【打开文件夹】 -> 弹出框中选该工程。

VSCODE打开后如图：

上图的main()函数，是example工程的主入口。

然后，board_init函数中，会进行时钟初始化、GPIO初始化、log串口初始化；

INT_EnableIRQ是使能某种类型的中断；

再接下来，就是对各驱动的测试函数。需要测试时，放开对应项。

上边展示的环境，就是AG32芯片的开发环境。

在这个IDE中，开发者可以编写代码、修改配置、编译、调试、烧录。

事实上，在example工程中，除了上图的代码，还有两处重要的配置文件：

  1. example_board.ve 管脚配置：

    位于路径：AgRV_pio\platforms\AgRV\examples\example

    该配置文件中，会配置芯片主频及pin脚映射。

  2. platformio.ini 工程配置：

    位于路径：AgRV_pio\platforms\AgRV\examples\example

    该文件是工程配置文件，里边定义IDE的编译/烧录/仿真及工程宏的选项。

三、工程配置 ​

接上述，了解工程配置。

两部分工程配置：platformio.ini 和 example_board.ve

注：不仅example工程需要这两个配置，所有的工程都需要这两个配置文件。

其中:

  • platformio.ini 配置 工程的编译、烧录、仿真的选项；与IDE相关。
  • example_board.ve 配置 芯片系统时钟频率、芯片IO引脚映射等；

该文件中的配置是要被烧写到flash中的，做为该芯片独特的配置。与用到的芯片有关。

A. platformio.ini配置项： ​

这里的配置项，就是配置项目如何进行编译、烧录、仿真，以及使用芯片型号、引用库等。

以下对常用的几个配置项做简单的描述。

（更多的配置项，在随后其他模块中使用到时，会相应列出）

ini
boards_dir = boards //指定board对应的工作路径（用于代码编译的path）
board = agrv2k_103 //使用boards_dir路径下的哪个硬件版本
//注：boards_dir和board共同组成了完整path。
//如：以上对应路径\platforms\AgRV\boards\agrv2k_103。
//这个路径下的.c和.h会被编译到工程，这个路径下的资源被默认查找；
board_logic.ve = example_board.ve
//工程使用到的ve配置文件（每个工程必须指定自己的ve文件）
//如果用相对路径，是相对于platformio.ini所在的路径（即：工程路径）
framework = agrv_sdk, agrv_lwip //使用工程中的哪些库。SDK是必带的。
//工程中可添加的库，具体参考工程注释中的描述；
//使用多个库时名字中间加逗号隔开。
program = agm_example    //工程名，可自定义，仅作用于生成的bin名称
src_dir = .         //参与编译的c文件基目录（路径相对于工程路径）
include_dir = .  //参与链接的h文件基目录（路径相对于工程路径）
//注意，如果工程内文件夹比较多，这里不要再使用./src（而是使用.）
build_src_filter = "-<*> +<*.c> +<print/*.c> "
//参与编译的c文件路径列表
//*用于通配，+增加，-去除，**用于匹配所有子目录
//路径基于上边src_dir给出的路径
build_flags = -Isrc -Iuser -Iuser/print   //头文件路径列表
//-I后边是一个个文件夹，各项之间用空格来分开
board_logic.device = AGRV2KL100  //芯片类型配置
//64脚的封装应配置为 AGRV2KL64
logger_if = UART0    //芯片输出log用的串口号（对应代码中printf函数）
//注意：UART0同时用于代码烧录，但烧录和log输出并不冲突
//如果用串口1输出log，这里设置为：UART1
monitor_speed = 115200 //芯片输出log用的波特率 （sdk1.5.0之后新增）
//注意：用宏BAUD_RATE=115200的方式也能设置波特率（1.5.0之前是用宏方式）
upload_protocol = jlink-openocd  //烧录固件的方式
//可选方式：jlink、dap(官方烧录器)、serial，字段名称参考注释部分
debug_tool = jlink-openocd     //仿真时使用的工具，同上

B. example_board.ve 配置项： ​

AG32芯片和其他芯片（比如ST、GD）在使用上有一个很大的差异点，是AG32的IO引脚并不是定死的，而是配置的。

比如，ST的gpio的PA1，是定死指定到某个PIN脚的；

但是，AG32的所有gpio，对应到哪个PIN脚是配置的。必须在VE里配置绑定后，程序里操作这个gpio（比如，置高置低）才会最终作用到PIN脚上。

除了gpio，其他的很多外设（如spi，iic，can，uart等）都是需要配置引脚的。

Mcu里用到哪个信号就在VE里配置对应引脚，没用到的不用配置。

这种方式下：

  • 可以节省大量引脚（开发者只需要配置自己使用到的外设引脚即可）
  • PCB布线可以非常方便（引脚随意指定，不用再考虑走线时绕来绕去）

在引脚配置上，也有一些限制，参后续描述。

ve配置方式（以example_board.ve为例）：

ini
SYSCLK 100   #配置系统时钟频率，M为单位。407最高频率可到248M
HSECLK 8      #使用的外部晶振频率，M为单位，建议取值范围 4~16

UART0_UARTRXD PIN_69  #串口0的收引脚
UART0_UARTTXD PIN_68  #串口0的发引脚

GPIO6_2 PIN_23  #IO_Button1
GPIO6_4 PIN_24  #IO_xxxx

I2C0_SDA PIN_36  #I2C0
I2C0_SCL PIN_35   #I2C0

……

GPTIMER1_CH0 PIN_7  #配置GpTimer1的channal 0 输出到管脚7

……

在书写格式中，前边为信号量的名称，后边为PIN脚编号。

（如果用到mcu和cpld联合开发，cpld信号量也在ve配置，这里不做细述）

这里着重描述一下GPIO的使用：

AG32芯片内共有10组GPIO（GPIO0 – GPIO9），每组8个IO（0~7）。所以，可用的GPIO共有80个。（100pin/64pin/48pin只是外部封装的区别，不影响内部GPIO的定义和数量）

虽然总数有80个，但真正在VE里绑定了PIN脚的那些gpio才会“有效”。

GPIOx_y表示的是第x组第y个IO。

比如上图中，GPIO6_2表示的就是第6组的第2个IO。程序里操作GPIO6_2实际操作的就是PIN_23引脚。

VE里这些使用到的左列的信号名称，请从文档《AGRV2K_逻辑设置.pdf》中查找。

配置的限制：

  1. 只有少数几个外设不能配置引脚（芯片定死了引脚）：

    包括：ADC/DAC/CMP、USB、MAC，以及硬件的JTAG/OSC/RTC/VDD/GND。

    如果使用到这些外设，只能使用对应引脚。

    如果不用这些外设，空闲出来的引脚可以被用于其他用途。

  2. 在可配置的项中，注意相互间的少量冲突；

    在《AGRV2K_逻辑设置.pdf》中有详细描述。

    另外：不可配置的引脚（ADC、USB这些），在32pin/48pin/64pin/100pin上的对应是不同的。注意区分。

关于管脚配置和GPIO的更详细描述，请参考《AG32下驱动的使用.pdf》。

四、代码讲解 ​

这里只是初步的讲解和描述。从main函数开始：

小技巧：Ctrl + 鼠标左键，点击函数名，可以跳转到函数定义中（相当于vs中的F12快捷键）

上图中：

  • board_init() 是芯片初始化入口，根据自己需求调整里边的内容即可。
  • plic_isr[BUT_GPIO_IRQ] = Button_isr； 这句代码，是设置按键的中断函数。（该Button在board_init里初始化过了，这里是开启中断。）
  • INT_EnableIRQ(BUT_GPIO_IRQ, PLIC_MAX_PRIORITY); 这句代码，是使能按键的中断。
  • INT_SetIRQThreshold(MIN_IRQ_PRIORITY); 这句代码，则是设置中断开启的阈值。当优先级大于这个参数时，才会触发中断。

最下边的框，则是各个驱动的测试样例入口。每个函数对应一个.c驱动文件。

接下来进入board_init函数：

在example样例中，使用的是外部8M时钟，pll后系统跑在100M主频。

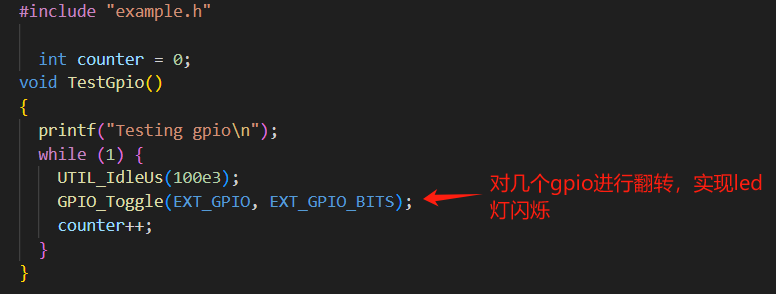

看完board_init，再看后续对gpio测试样例的调用。（表现就是led灯的闪烁）

注意的是，这里使用的EXT_GPIO, EXT_GPIO_BITS，就是board_init()里初始化过的ext的gpio。GPIO_Toggle函数是对gpio进行翻转，也没什么难理解的。

这里比较难理解的，是宏定义 EXT_GPIO_BITS = 0b1110。意思就是同时对 bit1/bit2/bit3 进行操作。

gpio操作时，不仅支持对某个gpio的操作，也支持对一组（多个gpio）的操作。这里就是对一组内多个gpio操作的示例。

五、介绍gpio和串口的使用 ​

举例gpio的使用： ​

举例：用 pin3引脚接led灯，并控制亮灯（高为亮），则需要做：

  1. ve文件中设置: GPIO4_5 PIN_3
  2. 代码中定义三个宏：
    c
    #define LED_G_GPIO GPIO4
#define LED_G_GPIO_MASK APB_MASK_GPIO4
#define LED_G_GPIO_BITS GPIO_BIT5
  3. 代码中调用：
    c
    SYS_EnableAPBClock(LED_G_GPIO_MASK);
GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);
GPIO_SetHigh(LED_G_GPIO, LED_G_GPIO_BITS);
  4. 先烧录ve部分；
  5. 再编译烧录代码部分；

以上代码的解释：

  1. 不管外部封装是多少pin（48pin/64pin/100pin），芯片内部可用gpio都有80个。

    在使用gpio时，需要把使用到的gpio关联到外部pin脚。

    （没被关联的gpio，即使在代码中操作它，也不会传导到外部pin脚）

    这步关联动作是在ve文件中进行的。

    ve文件里的配置，GPIOx_y PIN_z，就是关联的语句。

    PIN_z，对应外部哪个引脚。z取值范围（48脚封装：0~47；64脚封装：0~63）

    GPIOx_y，对应内部哪个GPIO。x取值范围（0~9），y取值范围（0~7）；

    80个gpio分为10组，每组8个。用GPIOx_y的格式来表达。如：

    • GPIO0_1对应第0组的第1个IO；
    • GPIO4_5 对应第4组的第5个IO；
    • GPIO9_7对应第9组的第7个IO…

  2. 在代码中如何操作GPIO：

    仍以GPIO4_5举例：

    在代码里定义：

    c
    #define LED_G_GPIO GPIO4
#define LED_G_GPIO_BITS (1 << 5)  （或用宏 GPIO_BIT5）

    则意味着LED对应到了 GPIO4_5。

    调用函数GPIO_SetOutput设置改IO为输出模式：

    c
    GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);

    然后就可以通过 GPIO_SetHigh/GPIO_SetLow来置高置低IO口。

    如果要设置上拉下拉，请参考文档《AG32驱动的使用.pdf》中对gpio部分的详述。

    关于gpio的使用的更多介绍，请进入AG32驱动介绍。

举例log输出： ​

通过串口烧录mcu程序时，是固定使用mcu的uart0。建议mcu在运行时也使用uart0来输出log。

在VE里设置后，代码中的printf函数将通过uart0来输出。

  1. 在ve中配置输出Log的串口：

    ini
    logger_if = UART0
build_flags = -DBAUD_RATE=115200  //增加系统宏 BAUD_RATE 为 115200

    从SDK1.5.0之后，最好使用monitor_speed = 115200替代这种宏的用法。

  2. 在ve中设置串口0的映射引脚，如：

    ini
    UART0_UARTRXD PIN_69
UART0_UARTTXD PIN_68

  3. 在程序的board_init()函数中，有UART0的初始化：

    在该初始化中，会设置串口的波特率、位宽、停止位、奇偶位。

如果不想使用UART0输出log，要改用UART1。那么在ve配置中对应修改：
ini
logger_if = UART1
UART1_UARTRXD PIN_xx
UART1_UARTTXD PIN_xx

即可。

关于系统的宏定义： ​

在代码中出现的宏，在VSCode中通过鼠标停留在上边，可以看到其定义值。

这些宏，除了代码中定义的外，还有“系统预制宏”也可以被代码中使用。

系统宏的两类：

  1. 定义在platformio.ini中的build_flags字段中；

    如 上边定义的波特率：build_flags = -DBAUD_RATE=115200

    在build_flags 后边用 -D 表示是系统宏。后边的紧跟的字符串BAUD_RATE=115200 （字符串中间不能有空格），则相当于C代码中的 #define BAUD_RATE 115200

    如果有多个宏，则 -D与下个 -D之间用空格 隔开。

  2. 在platformio.ini中定义后再由main.py经过转换拼接，才最终使用的宏。

    比如上边截图中的LOGGER_UART。

    这个宏并没有在代码中定义，也没在build_flags中定义。但它是在agrv_sdk.py中引用 时再拼接的。

第二种方式了解即可，不要使用。开发者使用第一种就够了。

.

这篇讲述了开发工程的配置，example代码。下篇将讲述如何在VScode下编译、调试、烧录。
