VSCode下的编译、调试、烧录

一、编译程序

程序编译可以通过2种方式：pio左栏按钮、命令行；

1. Pio左栏按钮：

点下按钮编译后，会自动弹出终端窗口显示编译过程。

2. 命令行方式：

在“终端”通过命令行进行的工程编译。命令：pio run -e debug -v

使用如图：

不管使用上边的哪种方式，编译和烧录成功时，会有success的提示如下：

二、烧录程序（和ve配置）

注意：AG32烧录程序和烧录VE配置是分开的。

注：这里描述所说的“烧录VE配置”，其实就是前文中提到的烧录logic.bin（cpld部分的bin）。

程序有改动，就编译后烧录程序；VE有改动，就烧录VE。

两者相互独立，各烧各的。烧录没有先后顺序之分。两者的烧录接线都相同，只是按钮不同。

新开发板的第一次烧录，必须先烧录VE，再烧录程序。

烧录支持三种方式：daplink、jlink和串口。

daplink烧录：

daplink方式是官方推荐的烧录方式，官方提供的烧录工具属于这种类型。

1. 配置烧录方式：

   如果使用daplink来烧录，需要在platformio.ini中进行相应配置。

   配置方法：

   修改upload_protocol项，使：upload_protocol = cmsis-dap-openocd

2. 烧录程序：

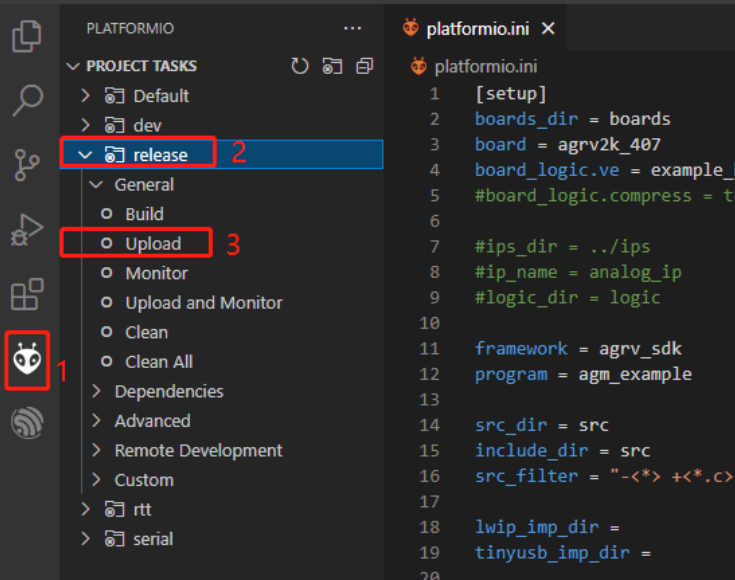

   烧录方法和上边的编译相似，也是2种方式：下边按钮、命令方式。

   如下图（二选一）：

   烧录命令：`pio run -e release -t upload`

3. 烧录ve文件：

   在烧录ve配置时，只支持两种方式：左边栏和命令方式。

   如下图：（二选一）

   烧录命令：`pio run -e release -t logic`

   注：烧录到flash的ve配置，就是在platformio.ini中指定的board_logic_ve项。

   如样例中的：board_logic.ve = example_board.ve

4. 烧录结果提示：

   在烧录固件或者ve配置完成时，都会有SUCCESS提示。

   如果烧录失败，会有红色Error信息给出对应的失败原因。

   烧录中，最常见的报错是 “Error connecting DP: cannot read IDR”。

   如果是新焊接的板子，需要检查：芯片是否有虚焊、芯片供电、link接线管脚是否正常，是否对应；

   如果是正常使用中突然出现，可以Boot0拉高，重新上电芯片，重新插拔烧录器，再尝试。

Jlink烧录：

Jlink烧录和daplink烧录有两点差异，其他均完全相同。

1. 在首次烧录前，需要先安装插件zadig-2.8.exe。

   注：该插件是jlink正常驱动的插件。在安装该插件前，确保电脑上已经安装过jlink的驱动，并能正常使用jlink。

   安装插件时，需要将jlink连接到电脑，然后再安装。

   该插件位于SDK解压后的根目录下。

   安装方式参下图：



   注：开发中如重装过电脑，或重新安装过jlink驱动，需要再次安装该驱动插件。

2. 在配置文件中修改烧录方式为：

   upload_protocol = jlink-openocd

这里配置修改完后，烧录按钮（或命令），跟dap-link是完全一样的。

串口烧录：

1. 串口烧录前，要先使芯片进入烧录模式；

   进入烧录模式的方法：boot1接地，boot0 接高。

2. 在platformio.ini的配置里，配置成串口烧录并指定PC使用的串口号；

   配置方法：

   修改upload_protocol项，使：upload_protocol = Serial

   修改upload_port项，使：upload_port = COMx （x是编号）

   烧录时的波特率可以在[env:serial] 中修改，如：upload_speed = 115200

   （注：烧录时芯片端必须使用UART0）

3. 烧录程序和烧录ve；

   按钮方式，串口烧录和jlink烧录时相同（可参照上边jlink烧录的介绍）

   命令方式，（把release换成serial）。

   烧录程序的命令：pio run -e serial -t upload

   烧录ve的命令：pio run -e serial -t logic

4. 烧录成功后的反馈；

   同jlink烧录相似，成功也会有SUCCESS提示；

   烧录失败会有红色FAIL提示错误原因。

总结下几个常用命令（如果使用命令的话）：

• 编译（debug）：pio run -e dev -v
• 串口烧录ve配置：pio run -e serial -t logic
• 串口烧录code：pio run -e serial -t upload
• jlink烧录ve配置: pio run -e release -t logic
• jlink烧录code: pio run -e release -t upload

注：这里的烧录VE，其实是烧录logic。更多信息请参考后边描述。

三、daplink（或jlink）仿真：

烧录完成后，如果要仿真跟踪代码时，可通过daplink或jlink的方式。

使用时，需要在platformio.ini中指定：

• 用daplink时：debug_tool = cmsis-dap-openocd
• 用jlink时：debug_tool = jlink-openocd

在仿真的操作上，两种方式完全相同。

按以下步骤启动：

正常运行起来后，这个样子：

接下来就可以单步程序了。debug调试中的快捷键和VS一致。

注：从SDK1.5.0之后（安装包为 AgRV_pio-1.5.0-win64-release），debug调试 除了当前的pio-debug外，还支持cortex-debug插件。具体使用方法，请参考 网盘文档《AG32下使用cotex插件调试程序》

四、增加编译目录

在开发中，新增了c文件和h文件，怎么编译进来？

• 如果新增文件在原有路径下，则会被自动关联进来编译；
• 如果新增一个文件夹，则要把该文件夹加入到编译选项中；
• 如果文件夹下存放C文件：在src_filter中增加该文件夹
• 如果文件夹下存放h文件：在src_build_flags中增加该文件夹

举例：

在example项目里，只有一个src文件夹（里边存放全部.c和.h）。编译设置为：

src_dir = .
include_dir = ./src
build_src_filter = "-<*> +<./src/**/*.c>"

其中：

• src_dir定义“.c文件编译时，查找路径的基路径”
• include_dir定义“.h文件编译时，查找路径的基路径”
• build_src_filter 定义 “.c文件从哪些路径下搜索”，星号代表通配，双星代表子目录通配，+表示增加一个搜索路径，-表示去除一个搜索路径

如果要新增一个文件夹print（跟src同级），里边也有.c和.h，可以设置如下：

src_dir = .
include_dir = .
build_src_filter = "-<*> +<./src/**/*.c> +<./print/**/*.c>"
src_build_flags = -Isrc -Iprint

其中：

• include_dir路径也退回到根路径下；
• build_src_filter 加入print文件夹的选项；
• src_build_flags 是新增的“设置头文件查找路径”的选项。每个头文件路径用 -I 来加入，多个-I之间加空格。

注意：在build_src_filter和src_build_flags中，都是使用相对路径。他们是从src_dir/include_dir定义的基路径上再开始的。

如果工程含有c++的文件，只需在build_src_filter的选项中增加cpp选项，如：

build_src_filter = "-<*> +<./src/**/*.c> +<./src/**/*.cpp>"

五、脱机烧录：

脱机烧录前需要先编译出二合一的batch.bin（这个bin是code和ve整合后的bin）。

方式如下：

编译完成后，可以在工程路径下找到生成的 xxxx_release_batch.bin。

然后，运行PC下载工具（该工具在SDK安装路径下）：

下载方式可选4种：

挑选对应的方式。

然后点左边“Query Device ID”按钮，如果连接正常的话，会显示正常ID：

（4种方式，连接正常的话，都能获取到设备ID）

（注意，如果选串口方式，要boot1接地， boot0 接高）

然后，点右下角“download”按钮下载程序。

如果成功，可以看到成功信息；

如果失败，会有红色报错信息。

六、更多：了解platformIO

这里描述下platformIO是什么。

在环境安装时，安装完VSCode后，首先下载的插件就是platformIO IDE。

它是VScode的一款第三方插件，这款插件本身就是一套IDE开发环境。

访问platformIO的官网就知道，它是一套开放的Iot集成环境平台，允许芯片厂商通过配置和对接，方便地搭建自己芯片的开发环境。

也就是说，VSCode + platformIO + 芯片厂商配置 = 该芯片的IDE编译环境。

在嵌入式开发中，大家比较熟悉的IDE会有 Keil、IAR。而上边构建出来的IDE环境就是类似Keil、IAR的一整套可开发仿真的环境。只是这套环境比Keil和IAR更强大。

既然AG32芯片是基于platformIO平台的开发环境，那么项目中的配置就是围绕platformIO展开的，上边章节描述的platformio.ini配置（配置编译、烧录、仿真等的配置项）就是用在这里的。

扩展信息：

查看platformIO的官网：platformIO的定位是新一代的IoT集成开发环境。它是基于VSCode的一款插件。VSCode这款强大的文本编辑器辅以PlatformIO插件就可以化身为一款强大的MCU开发环境，支持绝大多数流行的单片机平台。

我们知道，嵌入式Iot开发中，最让人不舒服的就是不同厂家的芯片要使用不同的集成开发环境。例如：STM32要使用Keil或IAR，Arduino默认使用自家Arduino开发环境，ESP32要使用linux环境或者在windows下部署eclipse再用交叉编译。那么，有没有一个IDE可以大一统起来，集成大多数常用的芯片和模块的开发任务，只要配置完成之后就一劳永逸的呢？没错，那就是 PlatformIO。PlatformIO 试图整合起目前所有主流的硬件平台：TI/ST/EspressIf/Intel/Silicon/… 等，并且提供更便利的接口和更友好的交互，以提高开发效率。

关于platformIO，有兴趣可以去官网获取更多的信息：https://platformio.org/

前边说到，每一款芯片在PlatformIO中需要配置，按照PlatformIO的格式配置后，才能被正常使用（platformio.ini有大量的标准的控制选项，可进入官网查看）。

官方配置：https://docs.platformio.org/en/latest/projectconf/index.html#projectconf

在实际使用中，除了官方标准配置（编译、烧录）外，芯片方也会在这个开放平台上自定义一些自己特有的配置项。
