烧录分类

从使用角度来看，分为几种情况：

1. 开发时的在线烧录

这个时候是在VSCode下进行的。可以通过DAP-LINK/JLink/UART烧录。

• Code和Logic是分开烧录的。修改哪个烧录哪个即可。
• 这部分在“VSCode下的编译、调试、烧录”中的“烧录”章节已有介绍，这里不再赘述。

2. 打包成batch.bin后通过Downloader工具烧录

• batch.bin是二合一后的bin，通过Downloader工具可以在线烧录。
• 有关batch.bin的生成和烧录的操作，在“VSCode下的编译、调试、烧录”中的“脱机烧录”章节也有介绍。

3. 批量生产时的脱机烧录

当批量生产时，最终程序要在生产线上烧录完成：

• 这个时候，需要治具或者工具来方便的脱机烧录。
• AGM提供的DAP-LINK烧录器，就是支持这种脱机烧录的。
• 即：先把最终程序烧录到DAP-LINK烧录器上，然后烧录器脱离PC，通过连接线可以直接对目标芯片进行烧录，非常方便。

本章节的后半部分，会描述这种烧录方法。

4. 定制化烧录

有些客户有自己的管理系统，希望把烧录系统也接入进去便于管理，因而需要自己实现烧录工具。

按照烧录程序所在位置，又分为两种情况：

• A. 基于PC的烧录：

  • 如果PC上可以安装Downloader工具，只是希望把烧录过程集成到自己的PC软件，那就可以抄Downloader.exe工具在烧录时的命令行就可以了。
  • Downloader工具在烧录时也是调用命令行，自己实现时软件里也同样调用就可以了。

• B. 基于第三方单片机的烧录：

  • 如果是基于单片机，则必须要自己实现烧录的主端逻辑了。这里单独形成一个主题，点击查看。

---

脱机烧录

DAP-LINK支持离线烧录。

即：先把要烧录的bin烧录到DAP-LINK中；然后DAP-LINK可以脱离PC，上电后通过按键对目标板进行烧录。

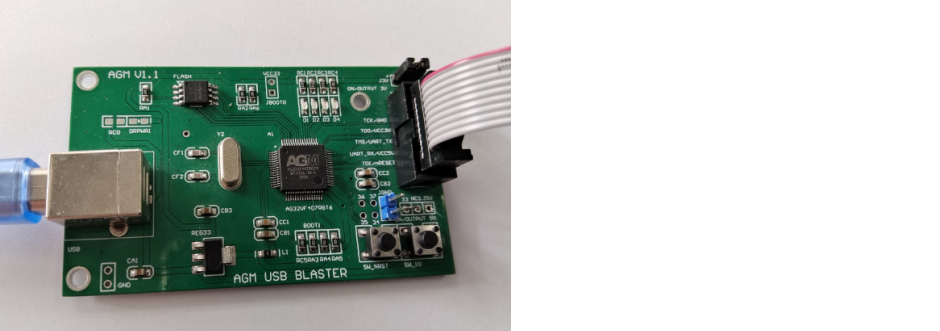

官方DAP-LINK烧录器的示图（需从代理商处购买）：

步骤概述：

1. 先准备好要烧录的batch.bin；
2. 把batch.bin通过Downloader.exe工具下载到DAP-LINK上；
3. 再用DAP-LINK脱机对目标板进行烧录；

---

详细过程：

1. 先准备好要烧录的batch.bin

• 如果是MCU（或MCU+CPLD）开发：

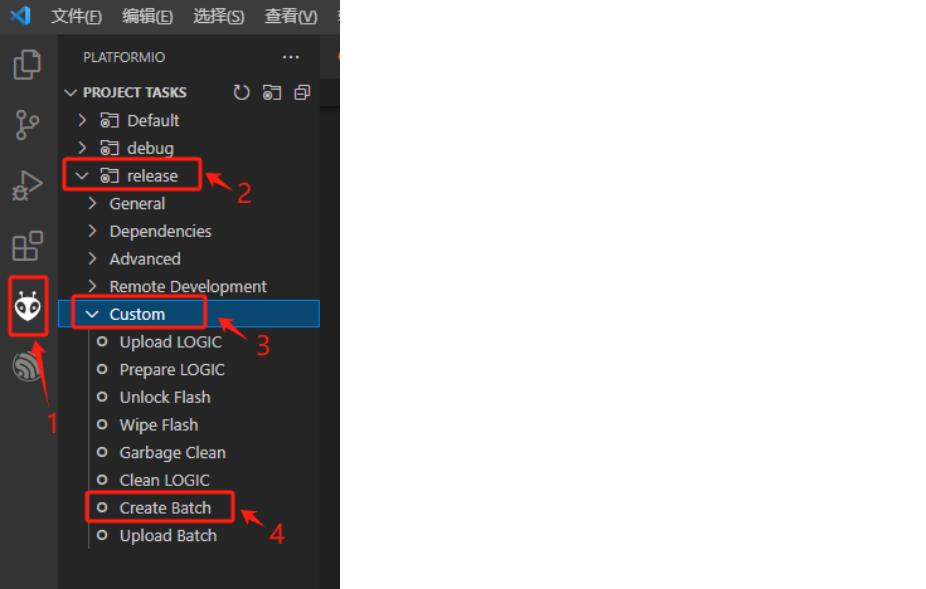

  • 通过VSCode左边栏的【Create Batch】命令可以生成batch.bin。
  • 这里命令生成的batch.bin，是code.bin和logic.bin的二合一的bin。这个bin也是可以通过Downloader工具在线烧录到芯片的bin。

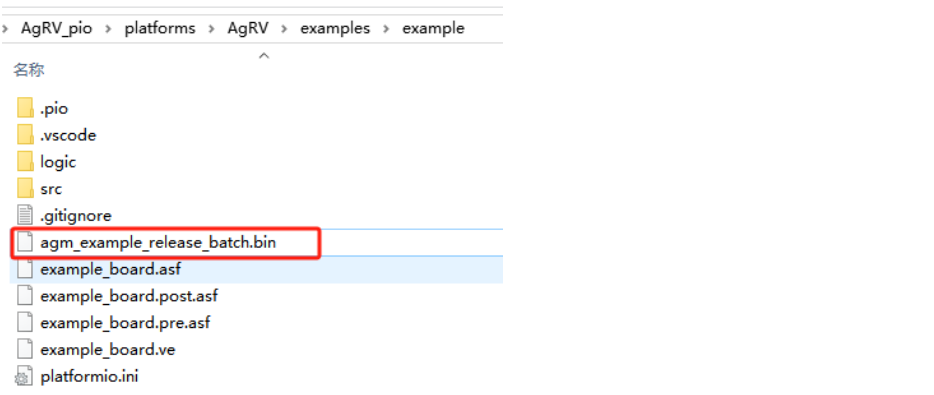

生成后的batch.bin位于工程目录下，如下图：

• 如果是纯CPLD开发（即：没有用到MCU功能），在Supra编译后也会生成xxx_batch.bin，格式与上边的相仿。

2. 把batch.bin通过Downloader.exe工具下载到DAP-LINK上

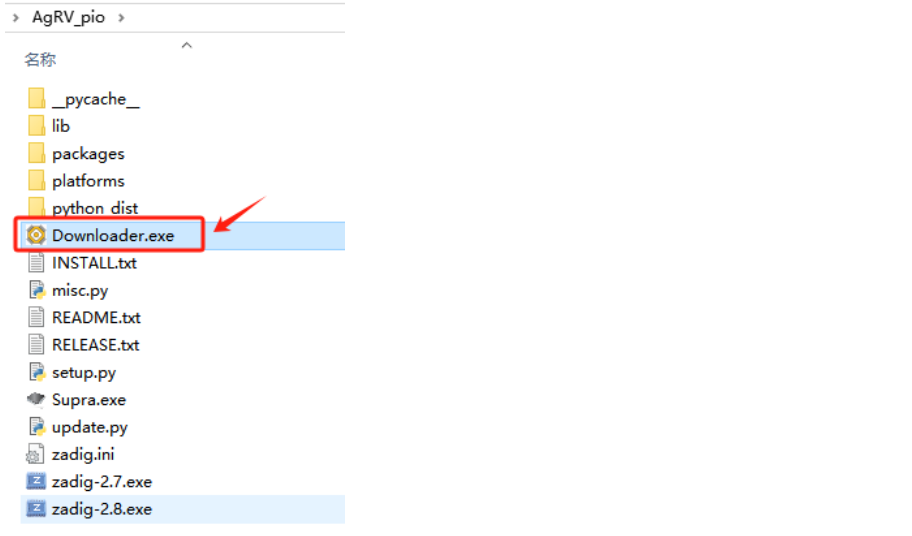

• 打开Downloader.exe工具（位于SDK根路径下）：

• 把上个步骤生成的batch.bin通过离线方式下载到DAP-LINK：

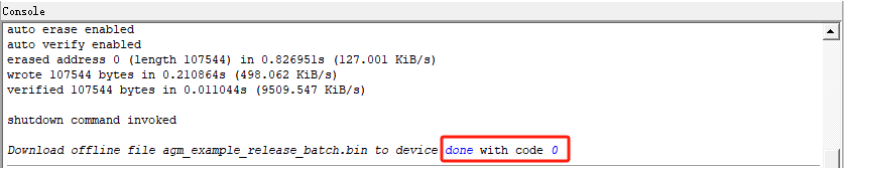

• 下载成功后，从下边的信息栏可以看到提示如下：

注意：Downloader工具还支持 DAP-LINK/JLink/Serial 三种方式的在线烧录，这里不做详述。

3. 再用DAP-LINK脱机对目标板进行烧录

• 连接DAP-LINK与目标板，并同时对两者上电；

• 然后按一下DAP-LINK的SW_IO按键，开始烧录：

• 烧录完成后，可以看到烧录器的指示灯的D1灯（最左边的）常亮。

• 烧录成功。

如果要烧录下个目标板，还是连接后直接按SW_IO键烧录即可。

注意：整个过程中，DAP-LINK上按键旁边的跳帽是不接的。 （接跳帽是用于烧录老版本FPGA程序，不在这里讨论的范畴之内）
