CPLD部分BIN的烧录

纯粹使用CPLD > CPLD部分BIN的烧录

纯粹CPLD编译完成后，有两种烧录方式：Supra烧录和Downloader烧录。

不管使用哪种方式烧录，如果选择使用Jlink烧录器，都需要先安装Jlink的驱动插件。

Supra烧录

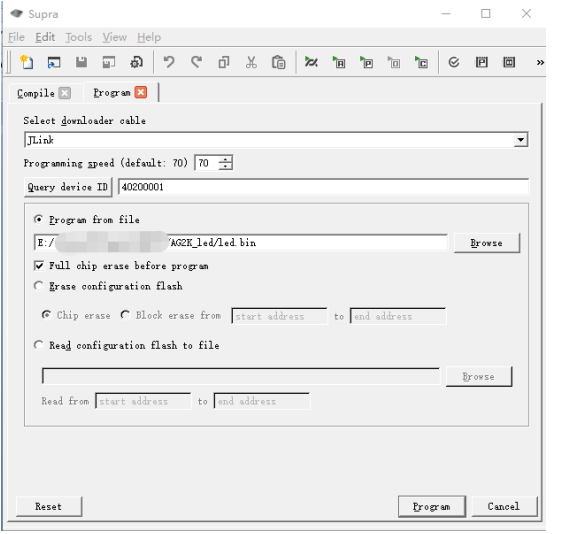

在Supra软件中，选择 Tools -> Program，下载线选择 JLINK 或 CMSIS-DAP。烧录速度默认即可。

1. 可以先点击 Query device ID 按钮，查看是否检测到器件。正确的 ID 为：40200001。
2. 选择编程文件 xxxx.bin，点击 Program 开始烧写文件。
   • 如整个过程烧录正常，最后会显示“done with code 0”。
   • 如果烧录失败，会在下边输出错误信息。

Downloader烧录

Downloader工具可以单独从网盘中下载。

使用Downloader可以选择在线烧录，也可以用DAP-LINK选择脱机烧录（Jlink不支持脱机烧录）。

在线烧录

脱机烧录（只有DAP-LINK支持）

脱机烧录比较适合生产线上的烧录方式。

步骤：

1. 先把BIN烧录到DAP-LINK烧录器上：

2. 再用DAP-LINK对目标板进行烧录（DAP-LINK脱离PC工具）：

   • 连接DAP-LINK与目标板，并同时对两者上电。
   • 按一下DAP-LINK的 SW_IO 按键，开始烧录。 烧录完成后，可以看到烧录器的指示灯 D1灯（最左边的）常亮，表示烧录成功。

如果要烧录下一个目标板，连接后直接按 SW_IO 键烧录即可。
